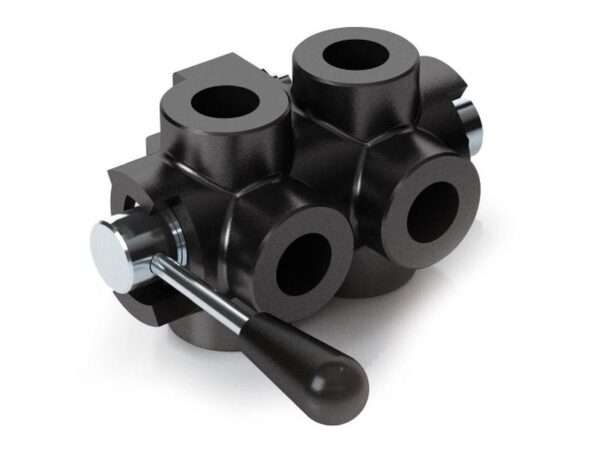

MARCHESINI Drejeventil 6-vejs omskifteventil 3/8” BSP (60 L/min Flowhastighed)

BRUG OG DRIFT
Denne ventil består af to sammenkoblede 3-vejs omskifterventiler: Hver af de to ventiler bruges til at aflede indløbsstrømmen mod to porte.
Et enkelt håndtag kontrollerer begge sektioner på samme tid. Ideel til at styre to cylindre.
MATERIALER OG FUNKTIONER
Huset: støbejern.
Indvendige dele: hærdet og poleret stål.
Forseglinger: BUNA N standard.
Lækage: Minimal lækage.
TILSLUTNINGER
Tilslutter P og P til de 2 trykstrømme, porte A og B til den første cylinder og porte A og B til den anden cylinder.

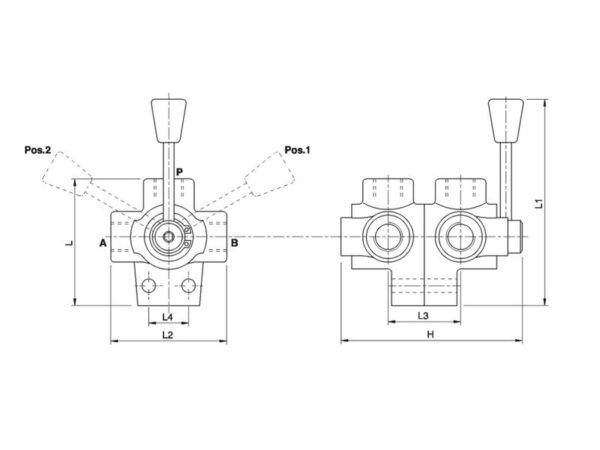

Med håndtaget i position 1 er P forbundet til A og P til A
Med håndtaget i position 2, er P forbundet til B og P til B

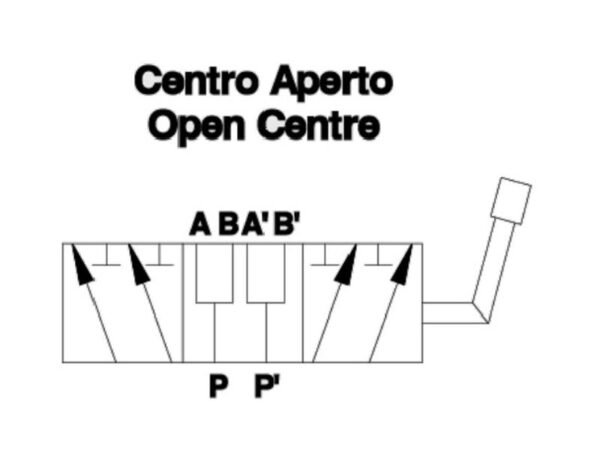

Med håndtaget i midterpositionen er alle porte forbundet til hinanden (åbent centrum)
